最新Napa ThinkPad 照样DIY

　　记得去年9月的时候，本站曾经为大家报道过自己动手DIY 一台T42的全过程。如今，已经进入双核迅驰时代，ThinkPad也已经换上了60这个新的型号，我们这些小黑的玩家当然按耐不住寂寞，这次下手的目标选择了刚刚上市不久的T60，不过这回我们玩的是升级，自己动手把一台集成显卡的ThinkPad T60 改装成最强的T60P。

　　大家都知道在ThinkPad T4X系列里后面带P的机型一般都是那个系列中配置最好的型号，针对那些专业用户而设计，特别是在显示器和显卡等方面都采用了专业级别的配置。今天笔者的这位朋友托人从美国带来了两块 T60P的主板，准备安装在T60的底端型号上面，如果成功的话，这将是目前国内首款自己打造的T60P，笔者怀着万分激动的心情，记录下了这一全过程，我们一起来分享。

　　Lenovo Thinkpad T60p 是联想公司推出的面向专业用户的工作站级笔记本电脑，与T60相比，在外观上看不出任何区别，只是在主板上有所不同，这要感谢ThinkPad 部件的超强通用性给我们带来的方便。

　　我们先来看看神秘的T60P主板吧。

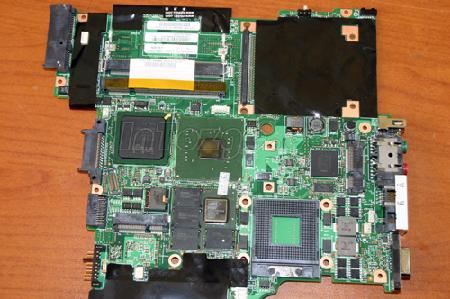

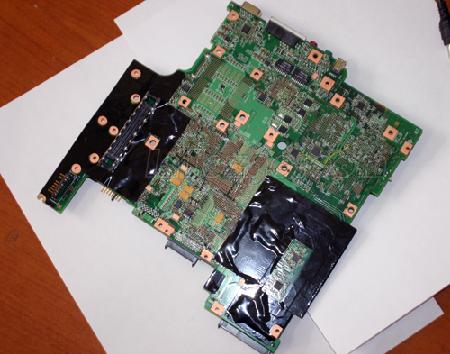

（↑T60P的主板）
　　说它神秘，其实也没什么，只不过笔者今天是第一次看见，T60才上市才多久阿。上面看到的这块板子就是T60P的，与T43的相比，各部件的位置变化还是比较大的。显示芯片和的位置从北桥的下方移到了方，T43 板子那个圆弧状缺口也没有了，看来风扇的位置也应该转移了。

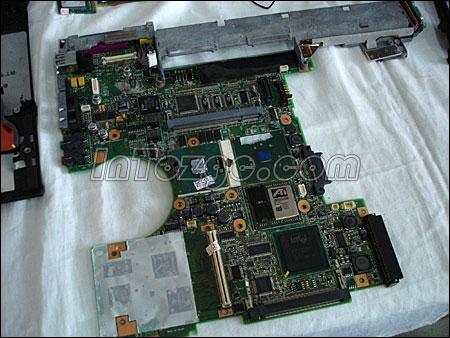

（↑T43/T42的主板）

T60P主板详细图片

　　除了芯片位置的变化之外，T60的内存插槽由原先分布在主板正反两面，变为集成到一面，掌托触摸板的下面，这也意味着，更换内存将要拆开掌托，是比较麻烦的过程。

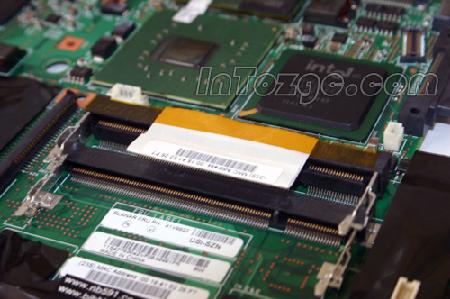

（集成在一起的两条内存插槽）

（↑T60P的主板反面）

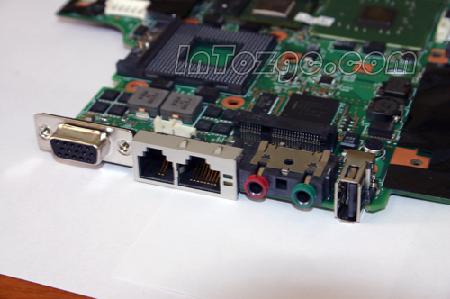

(T60P 主板的端口)

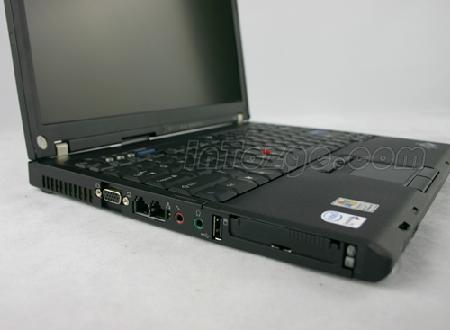

（各端口在T60上所处的位置）

ATI FireGL V5200显示芯片详解

　　目前上市的T60主要有两种型号，一个是集成显卡的一个是配备ATi X1300独立显卡的（T60P属于独立显卡的型号），我们来看看着两种主板的不同之处。


T60P主板 （左)和T60 集成显主板（右）


　　区别还是很明显的。


　　T60P的主板CPU插槽旁边有一块ATI FireGL V5200 独立显卡模块，并且还有辅助供电的装置。


　　采用945GM芯片组的T60 这个位置比较空旷。


　　近看一下ATI FireGL V5200独立显卡模块，标配显存为256MB，支持ATI Hyper Memory技术通过共享一定容量的内存达到512MB。


（新一代移动工作站GPU：Mobility FireGL V5200）
　　Mobility FireGL V5200主要面向各种专业应用场合，如AutoCAD、Catia、ICEM Surf、SolidWorks、3dsmax、Maya、Softimage/XSI等。

　　在硬件规格上，Mobility FireGL V5200 采用90nm工艺制程,集成了1.57亿个晶体管，拥有12条渲染管线，5条顶点着色处理器和256MB显存。而其上一代V5000只有8条渲染管线，但是比新一代V5200多了一个顶点着色处理器。从这里我们可以看到，V5200实质上不过是Mobility Radeon X1600改头换面，用不同的品牌名称罢了。据ATi称，基于该GPU的工作站可拥有最高8小时的电池续航能力。

安装主板，最强T60P诞生

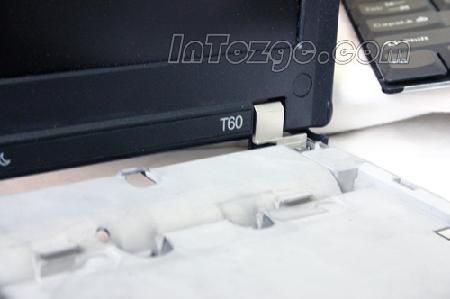

　　看完了强悍的T60P主板之后，我们就要把它换到我们的T60上去了。


　　由于T60P的显卡需要而外的散热装置，而我们普通的T60的散热导管只支持到北桥，我们不得不自己想办法。

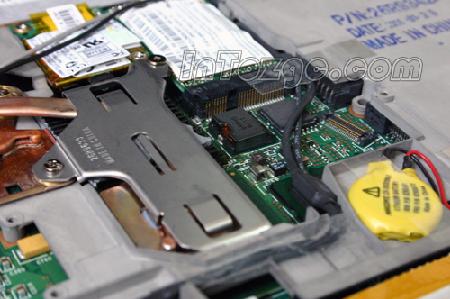

　　成功的将载有ATI X1300的T60显卡散热片移植到T60P上面。

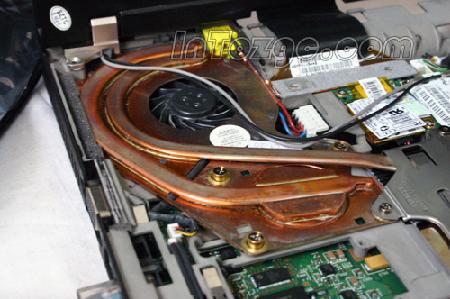

　　T60散热器和风扇特写，与T43的设计差不多。

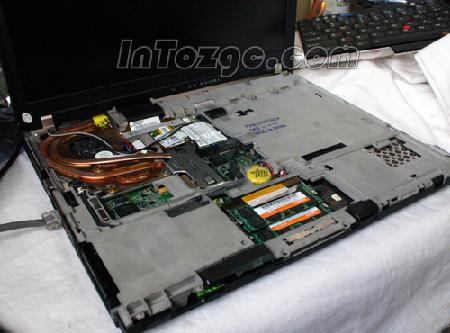

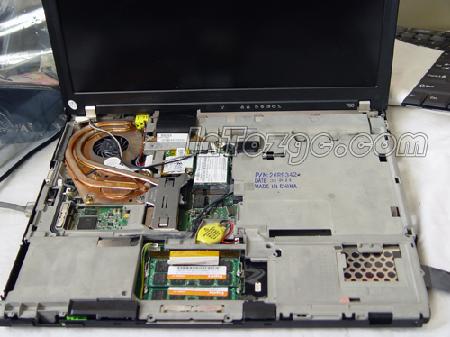

　　装好之后的样子，看起来还不错，下面我们要进行加电了。

加电开机，运行软件测试T60P

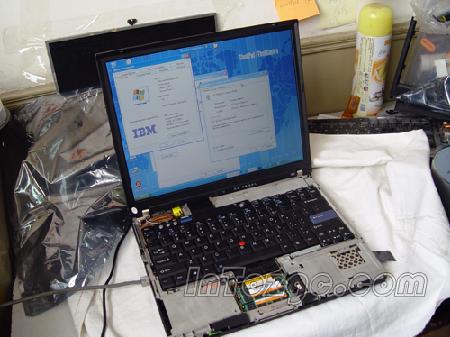

　　怀着激动的心情，改造好的ThinkPad T60P 被我们点亮了，进入系统察看属性。

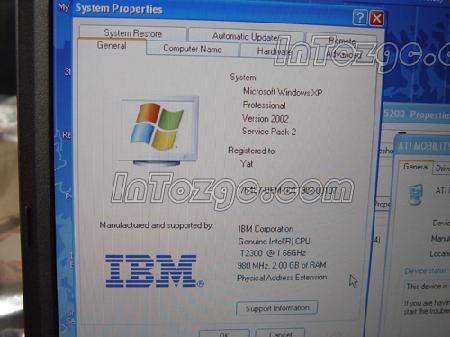

　　处理器：英特尔双核酷睿 T2300 1.66GHz 比标配的T60P慢了点，内存直接上2GB。

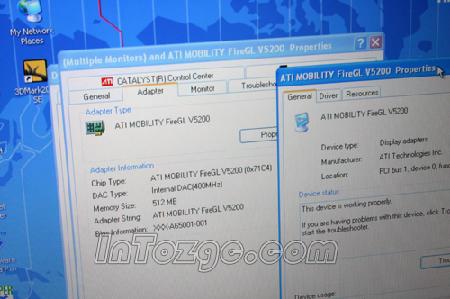

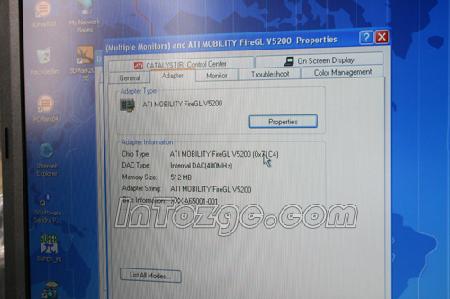

　　装好驱动，显卡被正确识别为Mobility FireGL V5200显存此时为512MB。

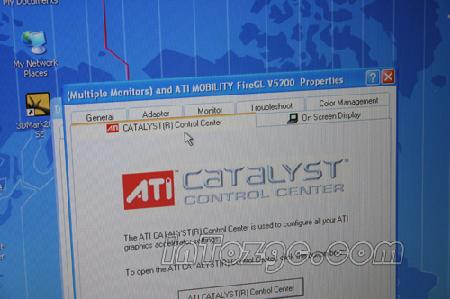

（催化剂控制台）

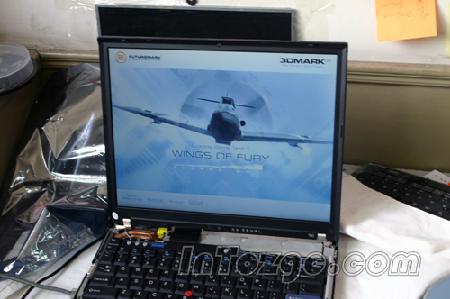

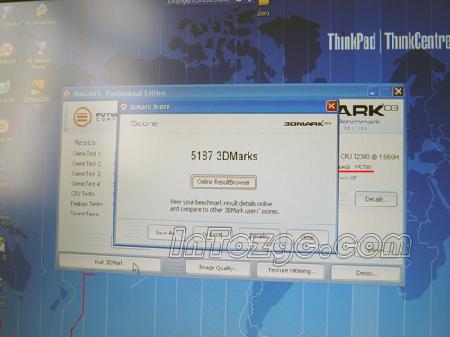

　　运行3DMark 03进行测试。


　　分数出来了，有些朋友可能会问，怎么才5千多分呢？T60P不是最强的吗？您可能还不知道，像 ATi FireGL和 nVIDIDA Quadro 之类的专业图形显示芯片，是为行业用户而专门设计，它们对某些图像处理软件和3D指令做过优化设计，处理起来速度更快。而普通显卡由于针对的是游戏，重点对DirectX及少部分使用OpenGL的游戏进行优化。面对游戏性能评测软件，专业显卡分数自然高不了。

　　归纳起来，专业显卡支持的特效多，对常用的3D设计软件有着更好的支持、处理速度更快，对于多CPU系统也有着更好的支持；普通显卡支持的特效相对较少，主要针对视频、游戏等娱乐功能进行优化，对于专业设计考虑甚少，搭配专业软件时无法完全发挥作用。

　　经过了这次DIY T60P之后，我们收获也是很多的，据那位朋友介绍，这款T60P的板子目前的零售价在4000元左右。如果您是个发烧友并且有一定动手能力的话不妨去试一试。
